TGM10 Трапецеидальная мельница высокого давления: принцип работы и преимущества
TGM10 Трапецеидальная мельница высокого давления: принцип работы и преимущества
В современной промышленности переработки материалов особое место занимает оборудование для тонкого и сверхтонкого помола. Среди таких решений выделяется TGM10 Трапецеидальная мельница высокого давления – инновационная разработка, сочетающая высокую производительность с энергоэффективностью.
Принцип работы

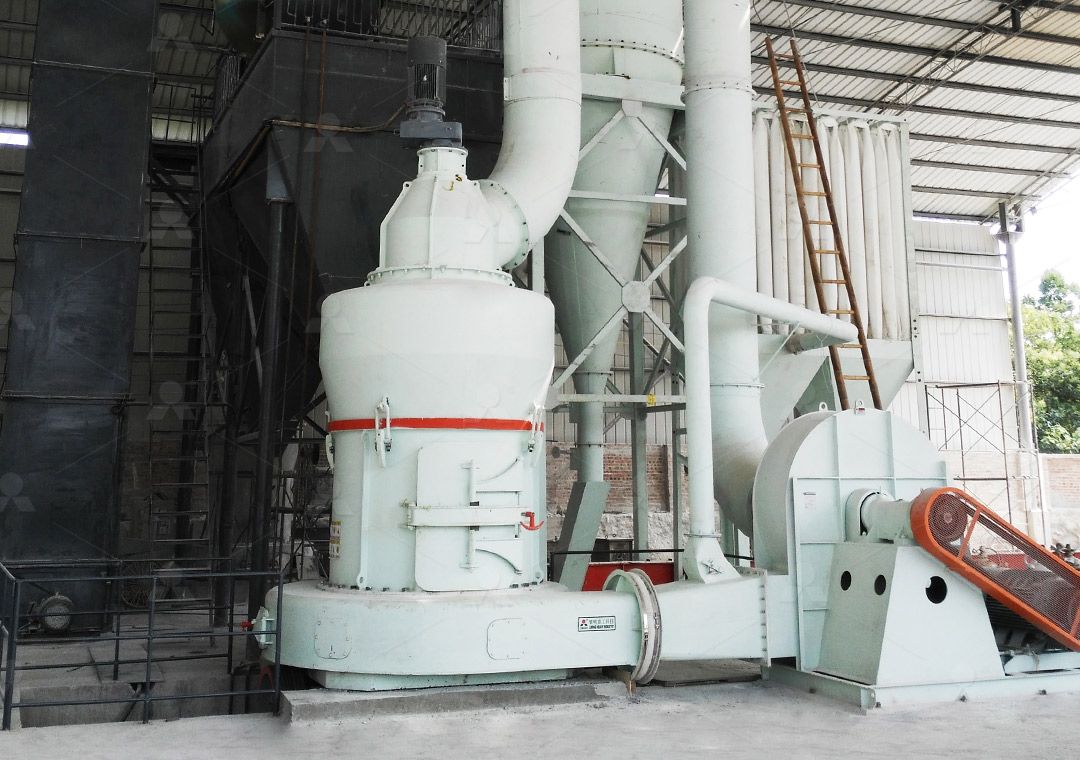

Процесс измельчения в TGM10 начинается с подготовки материала. Крупные фракции сырья предварительно дробятся щёковой дробилкой до размера 25-40 мм, после чего ковшовым элеватором подаются в загрузочный бункер. Вибропитатель обеспечивает равномерную и непрерывную подачу материала в помольную камеру.
Основной узел мельницы приводится в движение редуктором через центральный вал. В рабочей камере материал подвергается воздействию роликов, которые прижимаются к кольцевой дорожке под высоким давлением. Инновационная конструкция помольных роликов и колец замедляет скорость падения материала, продлевая время его нахождения в рабочей зоне, что значительно повышает эффективность измельчения.
Измельчённый порошок поднимается вместе с воздушным потоком, создаваемым центробежным вентилятором, и поступает в сепаратор. Здесь происходит классификация частиц по размеру –不符合требованиям тонкости частицы возвращаются на доизмельчение, а готовый продукт с потоком воздуха направляется в циклонный коллектор для осаждения и последующей выгрузки через выпускной клапан.
Ключевые преимущества
TGM10 реализует пять запатентованных технологий, обеспечивающих её конкурентные преимущества:
- Эластичные соединения – эффективно снижают вибрацию и шум, уменьшая энергопотребление и продлевая срок службы оборудования
- Инновационная конструкция помольных узлов – повышает тонкость и выход готового продукта
- Эффективная система сепарации – увеличивает производительность на 10-15% при одинаковой мощности
- Запатентованная технология высокого давления – обеспечивает плотность и высокую точность рабочего колеса
- Экологичность – замкнутая система циркуляции воздуха предотвращает выбросы пыли
Области применения
TGM10 предназначена для измельчения невоспламеняющихся и невзрывоопасных материалов с твёрдостью до 9 по шкале Мооса и влажностью менее 10%. Мельница находит применение в металлургии, строительных материалах, химической промышленности, горнодобывающей отрасли, строительстве автомагистралей, гидроэнергетике и производстве огнеупорных материалов.
Дополнительные решения от LIMING

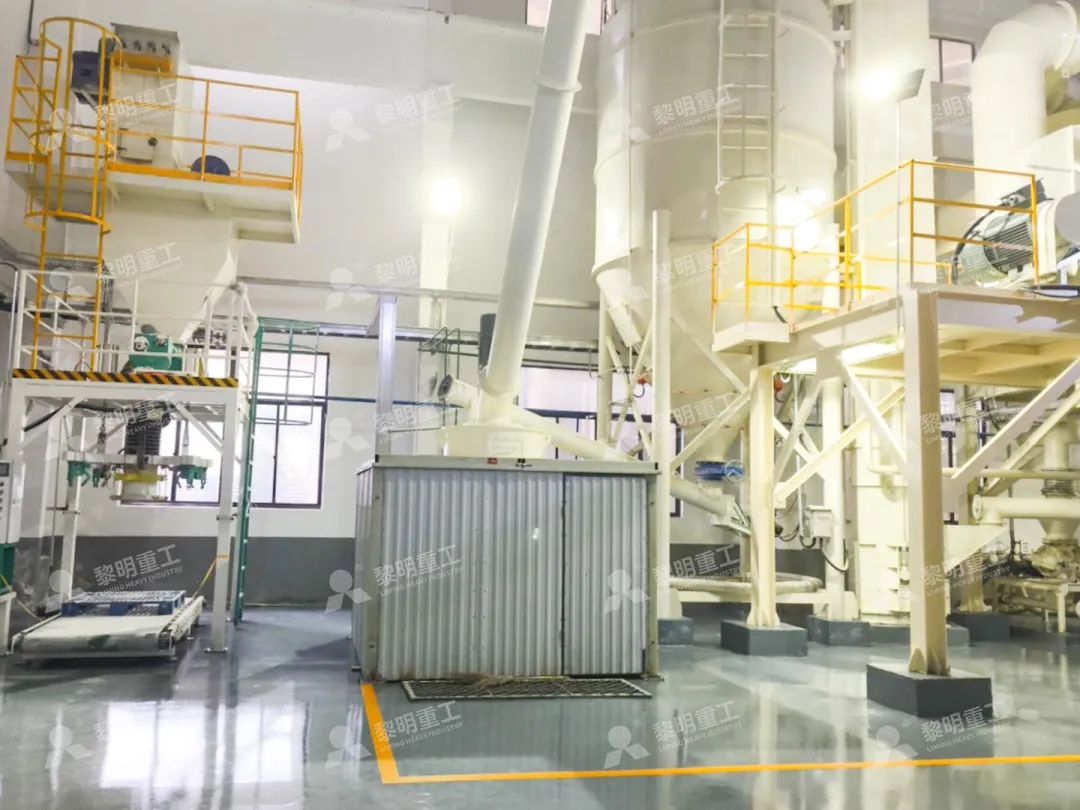

Для задач, требующих особо тонкого помола, компания LIMING предлагает MW Ультратонкую мельницу. Это оборудование предназначено для клиентов, которым необходимо получать сверхтонкий порошок с регулируемой тонкостью помола от 325 до 2500 меш. MW мельница оснащена высокоэффективным импульсным пылеуловителем и глушителем, что позволяет снизить запылённость и уровень шума до соответствия национальным экологическим стандартам.
Особенностью MW Ультратонкой мельницы является отсутствие подшипников и винтов в помольной камере, что исключает риск повреждения уплотнительных частей и выхода оборудования из строя. Смазочное устройство установлено снаружи главного вала, позволяя производить смазку без остановки оборудования и обеспечивая непрерывное производство в течение 24 часов.
Ещё одним перспективным решением является LUM Ультратонкая вертикальная мельница, которая объединяет сверхтонкое помол, классификацию и транспортировку. Это оборудование разработано на основе многолетнего опыта производства мельничного оборудования с применением новейших технологий роликового измельчения и классификации порошка.
Часто задаваемые вопросы (FAQ)
Какая максимальная производительность TGM10?
Производительность TGM10 составляет 3-36 т/ч в зависимости от характеристик измельчаемого материала.
Какой размер частиц на входе требуется для мельницы?
Рекомендуемый размер подачи составляет 25-40 мм после предварительного дробления.
Какая тонкость помола достигается на TGM10?
Мельница обеспечивает тонкость помола до 100 мкм.
В каких отраслях применяется TGM10?
Оборудование используется в металлургии, строительных материалах, химической промышленности, горнодобывающей отрасли и других сферах.
Какие меры экологической безопасности предусмотрены?
TGM10 работает по замкнутой системе циркуляции воздуха с эффективным пылеулавливанием, что предотвращает выбросы в атмосферу.
