5R Мельница для измельчения горных пород: принцип работы и преимущества

5R Мельница для измельчения горных пород: принцип работы и преимущества

В современной горнодобывающей и перерабатывающей промышленности эффективное измельчение сырья является ключевым этапом для получения качественного конечного продукта. Среди разнообразного оборудования особое место занимают мельницы типа 5R, представляющие собой усовершенствованное поколение мельниц Раймонда. Эти агрегаты предназначены для тонкого и сверхтонкого помола различных горных пород и минералов с высокой производительностью и стабильностью.

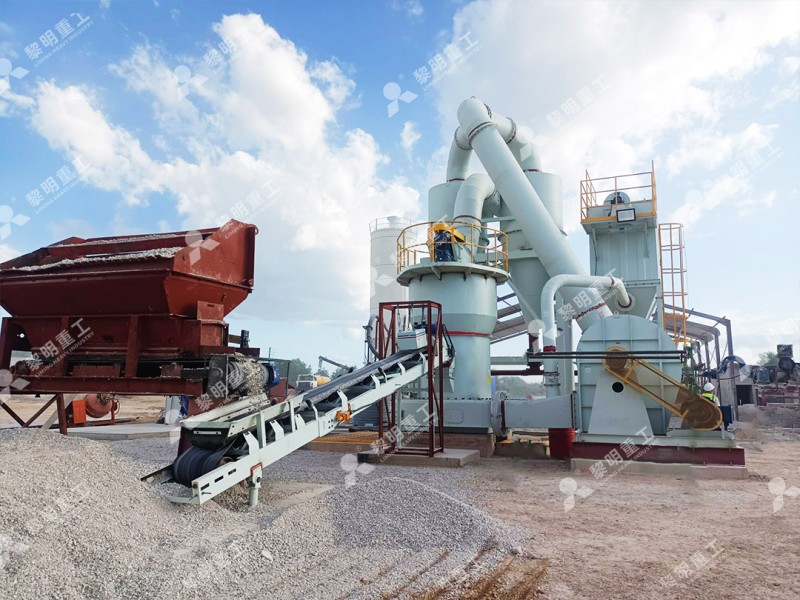

Принцип работы 5R мельницы

Конструкция 5R мельницы основана на классическом принципе роликового измельчения, но с увеличенным количеством рабочих роликов (обычно пять) для повышения эффективности. Основными компонентами являются помольная камера, главный вал с поворотной плитой, помольные ролики, кольцевая дорожка (футеровка), сепаратор (классификатор), система подачи материала и система аспирации.

Процесс работы начинается с подачи предварительно дробленого материала (размером, как правило, до 25 мм) через питатель в центр верхней поворотной плиты. При вращении главного вала ролики, под действием центробежной силы, прижимаются к кольцевой дорожке и перекатываются по ней. Материал, попадая в зону между роликами и дорожкой, подвергается раздавливанию и истиранию. Измельченный порошок потоком воздуха, создаваемым вентилятором, поднимается вверх к сепаратору. Здесь происходит классификация: частицы, достигшие требуемой тонкости, проходят через сепаратор и уносятся в циклонный коллектор для осаждения и выгрузки. Более крупные частицы возвращаются сепаратором обратно в помольную зону для доизмельчения. Система является замкнутой и работает под разрежением, что минимизирует пылевыделение.

Ключевые преимущества 5R мельниц

Модернизированные 5R мельницы предлагают ряд существенных преимуществ перед традиционными моделями:

• Высокая производительность: Наличие пяти помольных роликов значительно увеличивает рабочую площадь и, как следствие, выход готового продукта. Это позволяет перерабатывать большие объемы сырья.
• Энергоэффективность: Современные конструкции, такие как дугообразные воздушные каналы и высокоэффективные сепараторы, снижают аэродинамическое сопротивление системы, что приводит к снижению общего энергопотребления.
• Точная регулировка тонкости: Использование современных сепараторов (клеточного или лопастного типа) позволяет гибко регулировать тонкость помола в широком диапазоне, обычно от 80 до 325 меш, а в некоторых модификациях и выше.
• Надежность и долгий срок службы: Критические изнашиваемые части, такие как ролики и кольцевая дорожка, изготавливаются из высокопрочных износостойких сплавов. Конструкция с разбавленной масляной смазкой роликов повышает надежность и снижает затраты на обслуживание.
• Экологичность: Полная герметизация системы в сочетании с высокоэффективными импульсными пылеуловителями обеспечивает соответствие строгим экологическим нормам по выбросам пыли.

Рекомендуемое оборудование для сверхтонкого помола

Для задач, требующих получения порошка исключительной тонкости (до 2500 меш), классические 5R мельницы могут быть дополнены или заменены более специализированным оборудованием. В частности, для сверхтонкого измельчения таких материалов как кальцит, мрамор, тальк, барит, гипс и многих других неметаллических минералов, компания LIMING рекомендует свою передовую разработку – MW Ультратонкую мельницу.

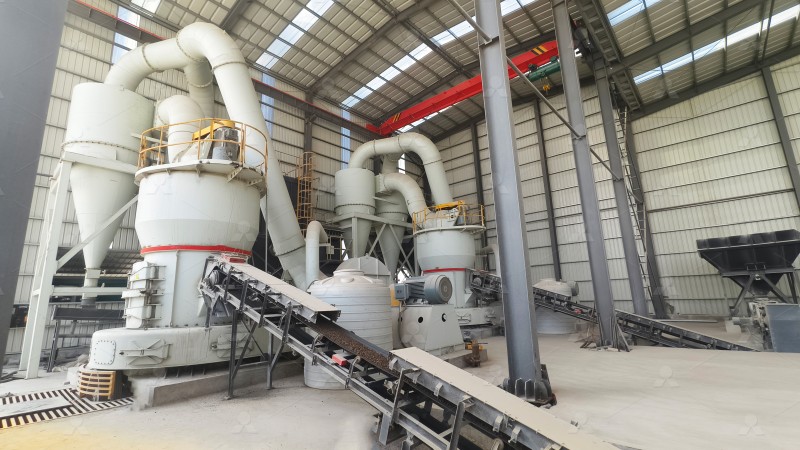

Это оборудование представляет собой технологический прорыв. MW Ультратонкая мельница оснащена высокоэффективным импульсным пылеуловителем и глушителем, что делает процесс экологически чистым и тихим. Ее ключевые особенности включают производительность на 40% выше, чем у струйных мельниц, при энергопотреблении всего 30% от их уровня. Уникальная конструкция помольной камеры без подшипников и винтов внутри исключает риск поломок из-за ослабления крепежа, а смазка главного вала производится без остановки оборудования. Клеточный классификатор немецкой технологии обеспечивает высокоточное разделение порошка с регулируемой тонкостью от 325 до 2500 меш, достигая показателя d97 ≤ 5μm за один проход. Для проектов, где требуется высочайшая стабильность и возможность легкого обслуживания, также стоит обратить внимание на LUM Ультратонкую вертикальную мельницу, которая объединяет помол, классификацию и транспортировку в одной системе с уникальной обратимой конструкцией роликов.

FAQ (Часто задаваемые вопросы)

Каков типичный размер подаваемого материала для 5R мельницы?

Рекомендуемый входной размер материала обычно не превышает 25-30 мм. Для более крупных фракций требуется предварительное дробление.

Какие материалы можно измельчать на 5R мельнице?

Оборудование подходит для невзрывоопасных и негорючих материалов с твердостью до 7 по Моосу: известняк, кальцит, доломит, гипс, тальк, барит, полевой шпат, глина, каолин и др.

Чем отличается MW Ультратонкая мельница от классической 5R?

MW мельница предназначена для сверхтонкого помола (до 2500 меш) и имеет принципиально иную конструкцию помольного узла и классификатора, что обеспечивает более высокую эффективность и тонкость при меньшем энергопотреблении.

Как обеспечивается экологическая безопасность работы мельницы?

За счет полностью герметичной системы помола под отрицательным давлением и установки высокоэффективных фильтров (импульсных пылеуловителей), которые улавливают до 99.9% пыли.

Возможна ли автоматизация процесса помола?

Да, современные мельницы, включая MW и LUM серии, могут быть оснащены системами автоматического управления (PLC), которые контролируют подачу материала, тонкость помола, давление в системе и температуру.
