5R мельница Raymond: принцип работы и технические характеристики

5R мельница Raymond: принцип работы и технические характеристики

Мельница Raymond серии 5R представляет собой усовершенствованное оборудование для тонкого помола различных материалов средней твёрдости. Благодаря своей надёжности и эффективности, данная мельница нашла широкое применение в горнодобывающей, строительной, химической и других отраслях промышленности.

Принцип работы

Рабочий процесс 5R мельницы Raymond начинается с подготовки сырья. Исходный материал с размером частиц менее 25 мм дробится щековой дробилкой до требуемой фракции, после чего подаётся в бункер. Из бункера материал равномерно поступает через электромагнитный вибрационный питатель в помольную камеру.

Raymond mill working principle diagram

В помольной камере установлены пять помольных роликов (5R), которые под действием центробежной силы прижимаются к помольному кольцу. Лопатки захватывают материал и подают его в зону между роликами и кольцом, где происходит измельчение. После помола материал подхватывается воздушным потоком от вентилятора и поступает в сепаратор для классификации.

Готовый мелкий порошок направляется в циклонный коллектор и выгружается через разгрузочный клапан как конечный продукт. Крупные частицы после классификации возвращаются обратно в помольную камеру для повторного измельчения. Система воздушного потока полностью герметична и работает в условиях чередования отрицательного и положительного давления.

Технические характеристики

5R мельница Raymond характеризуется следующими основными параметрами:

  • Производительность: 0,6–5 т/ч
  • Размер подаваемого материала: <25 мм
  • Тонкость готового продукта: 80-325 меш
  • Количество помольных роликов: 5
  • Диаметр помольного кольца: 1300-1600 мм

Raymond mill internal construction

Области применения

5R мельница Raymond эффективно перерабатывает широкий спектр материалов средней твёрдости, включая:

  • Известняк, кальцит и доломит
  • Гипс, барит и мрамор
  • Тальк и угольный порошок
  • Полевой шпат и бентонит

Оборудование успешно применяется в цементной промышленности, угольной энергетике, установках десульфурации на ТЭЦ, металлургии, химической промышленности, производстве неметаллических минералов, строительных материалов и керамики.

Преимущества 5R мельницы Raymond

Серия R мельниц Раймонд оптимизирована нашими специалистами и обладает следующими преимуществами:

  • Низкое энергопотребление по сравнению с традиционными мельницами
  • Малые капитальные вложения
  • Экологичность работы
  • Компактные размеры
  • Простота эксплуатации и обслуживания
  • Стабильная и надёжная работа

Современные альтернативы

Для клиентов, которым требуется получение сверхтонкого порошка с тонкостью помола от 325 до 2500 меш, мы рекомендуем рассмотреть MW Ультратонкую мельницу. Это оборудование оснащено высокоэффективным импульсным пылеуловителем и глушителем, что позволяет снизить запылённость и уровень шума. При одинаковой мощности и тонкости помола производительность MW мельницы на 40% выше, чем у струйных и мешалочных мельниц, а энергопотребление системы составляет лишь 30% от струйной мельницы.

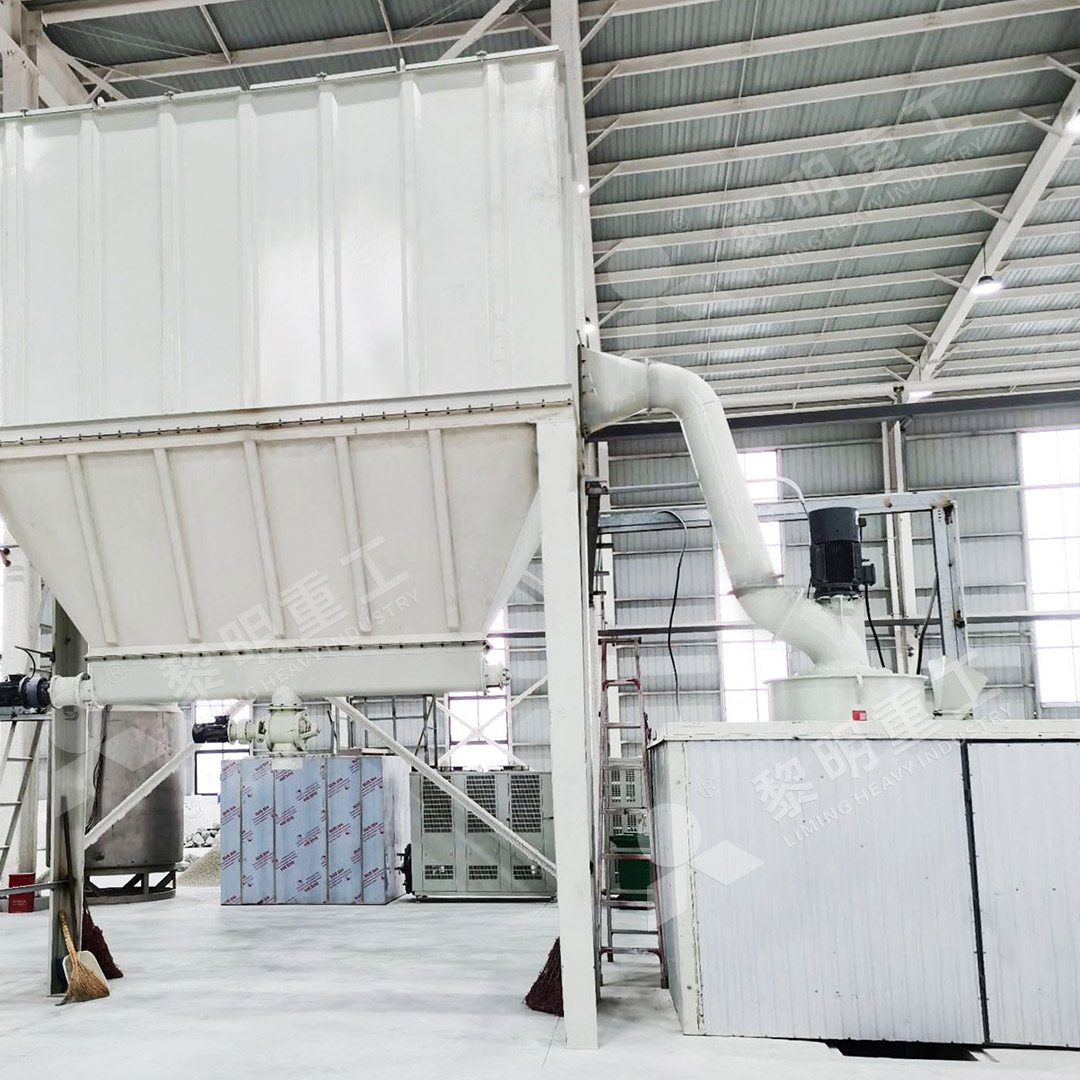

MW ultrafine grinding mill

Ещё одной перспективной разработкой является LUM Ультратонкая вертикальная мельница, которая была самостоятельно разработана нашей компанией на основе многолетнего опыта производства мельничного оборудования. В ней применены новейшие технологии роликового измельчения и технологии классификации порошка. Эта мельница, объединяющая сверхтонкое помол, классификацию и транспортировку, стала лучшим выбором в индустрии сверхтонкого помола порошков.

FAQ

Каков срок службы помольных роликов и колец в 5R мельнице Raymond?

Срок службы помольных роликов и колец зависит от твёрдости перерабатываемого материала и составляет в среднем 1-2 года при правильной эксплуатации и своевременном техническом обслуживании.

Можно ли регулировать тонкость помола в процессе работы?

Да, тонкость помола регулируется изменением скорости вращения ротора классификатора, что позволяет оперативно настраивать параметры готового продукта без остановки оборудования.

Какие меры принимаются для снижения шума и пыли?

Мельница оснащена системой пылеулавливания и глушителями, что позволяет снизить уровень шума и запылённости до значений, соответствующих экологическим стандартам.

В чём преимущество 5R конструкции по сравнению с мельницами с меньшим количеством роликов?

Конструкция с пятью роликами обеспечивает более равномерное распределение нагрузки и увеличивает площадь помольной поверхности, что повышает производительность и стабильность работы оборудования.
